TC161-32

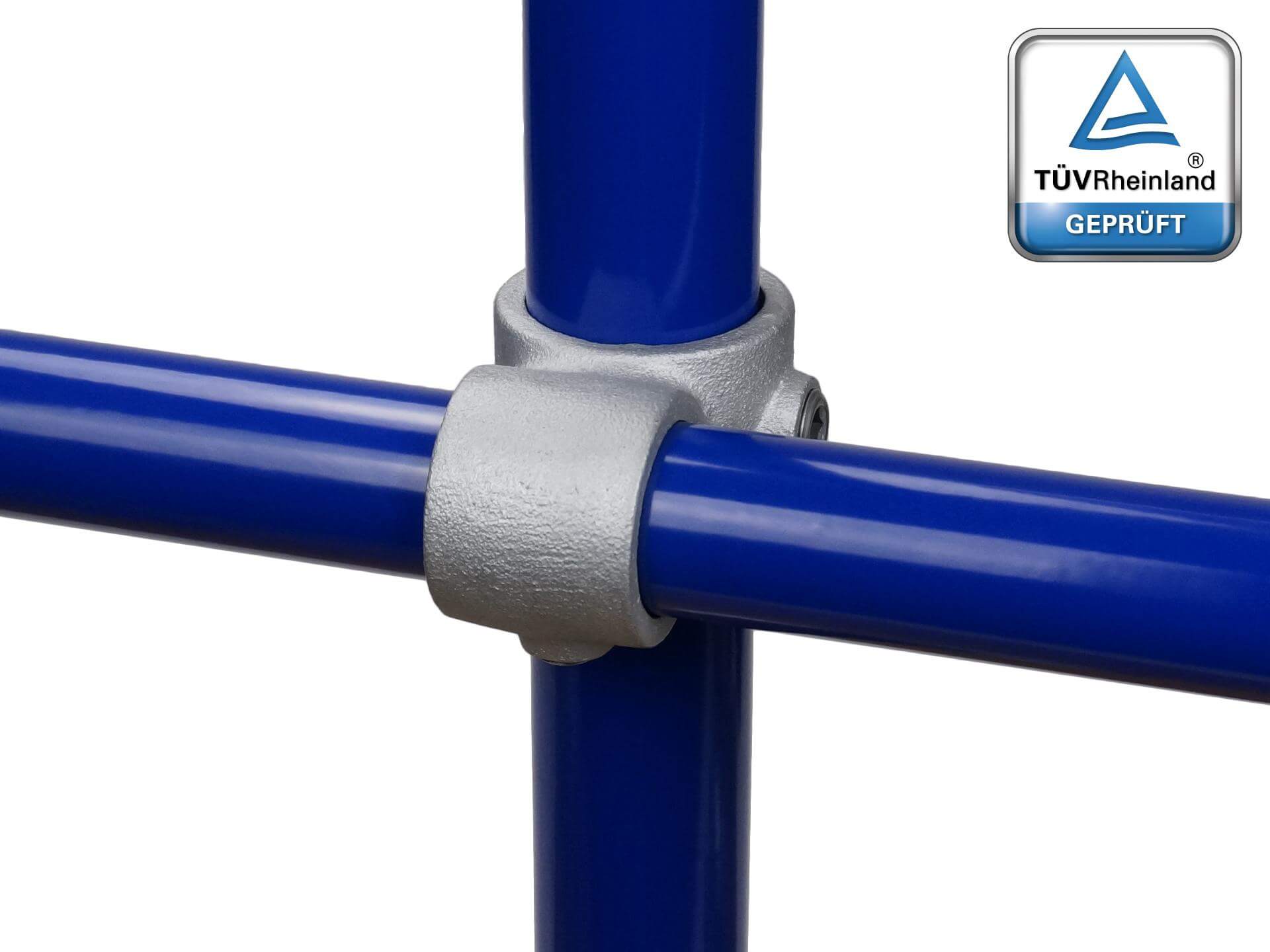

Überkreuz-Verbinder 90°
Dieser Rohrverbinder wird für 90° Überkreuzverbindungen bei Geländern und Regalebenen zwischen den Stehern verwendet. Eine Rohrstückelung im Verbinder ist nicht möglich. Für das nachträgliches Anbringen an einer Konstruktion kann, je nach Bedarf, der aufklappbare TC 561 oder der günstigere TC 160 verwendet werden.
| Mass A | 43 mm |
| Mass B | 35 mm |
| Mass C | 90 mm |
| Mass D | 21 mm |
| Mass E | 41 mm |
| Mass F | 38 mm |
| Werkstoff | Temperguss |

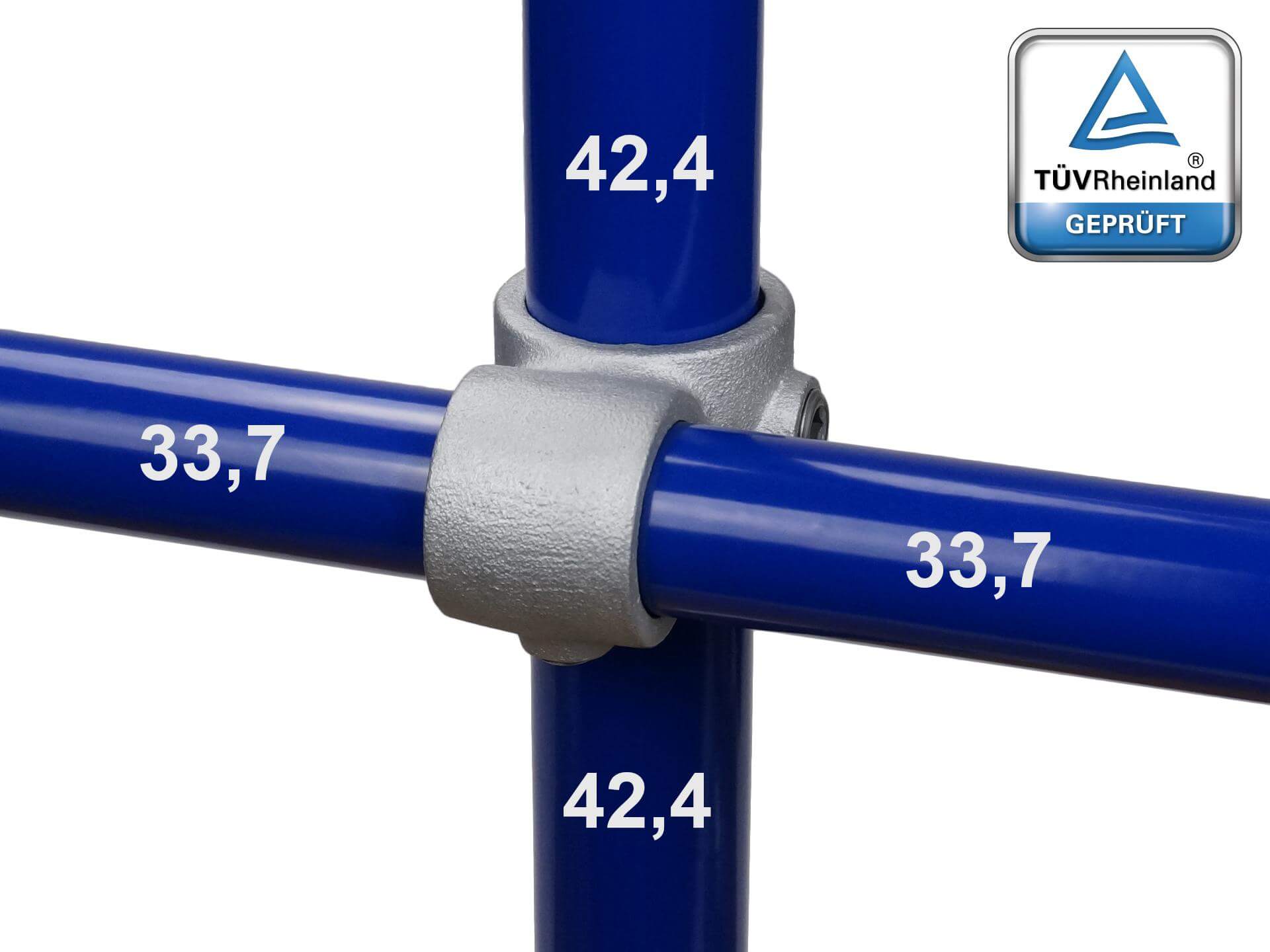

| Mischgröße | 42,4 mm / 33,7 mm |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl durchgehende Rohre | 2 |
| Verbindungstyp | Kreuzverbinder |
| Mischgröße zöllig | 5/4" - 1" |
| Gewicht | 0,41 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 3/8" + 1/4" |
| Schlüsselweite | 1/4" (ca. 6,35) und 5/16" (ca. 8 mm) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 81 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 1,0 kNm |
| Zuglast 1 | 10,7 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
