- Rohrverbinder
- Stahlguss - TC
- 60,3mm (2")
- Winkelgelenk 2 Stk. (= 1Paar)
Kategorie: Rohrverbinder - Stahlguss - TC - 60,3mm (2") - Winkelgelenk 2 Stk. (= 1Paar)
TC148-5
Winkelgelenk 2 Stk. (= 1Paar)

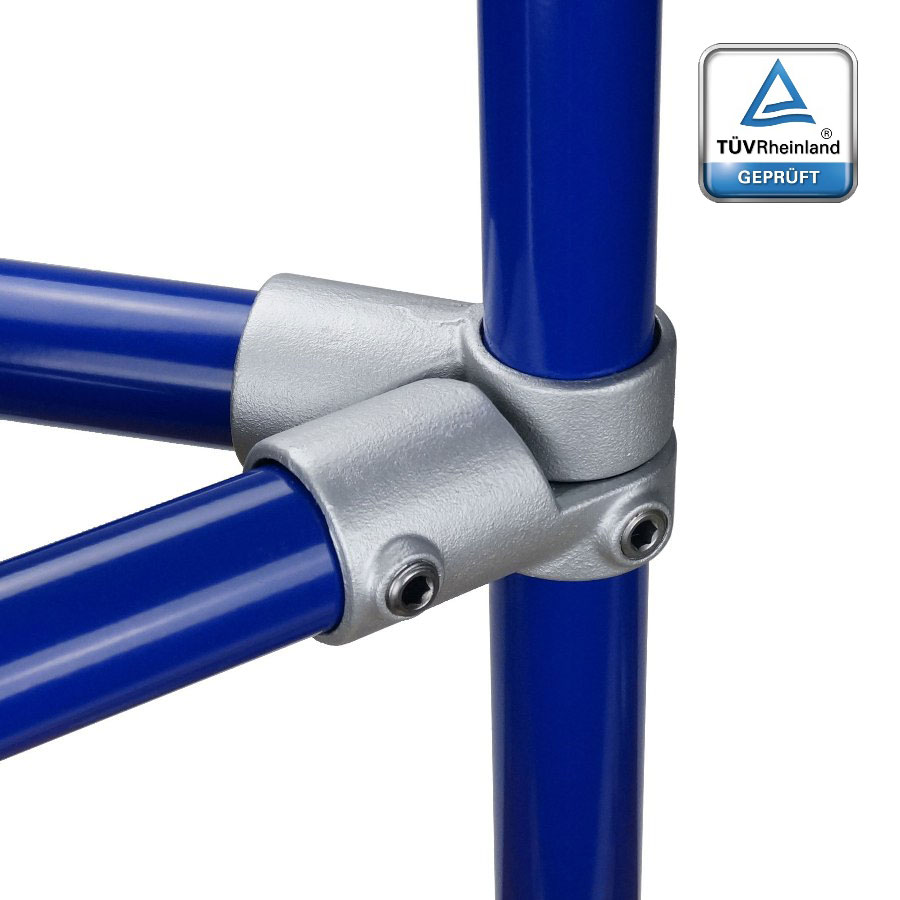

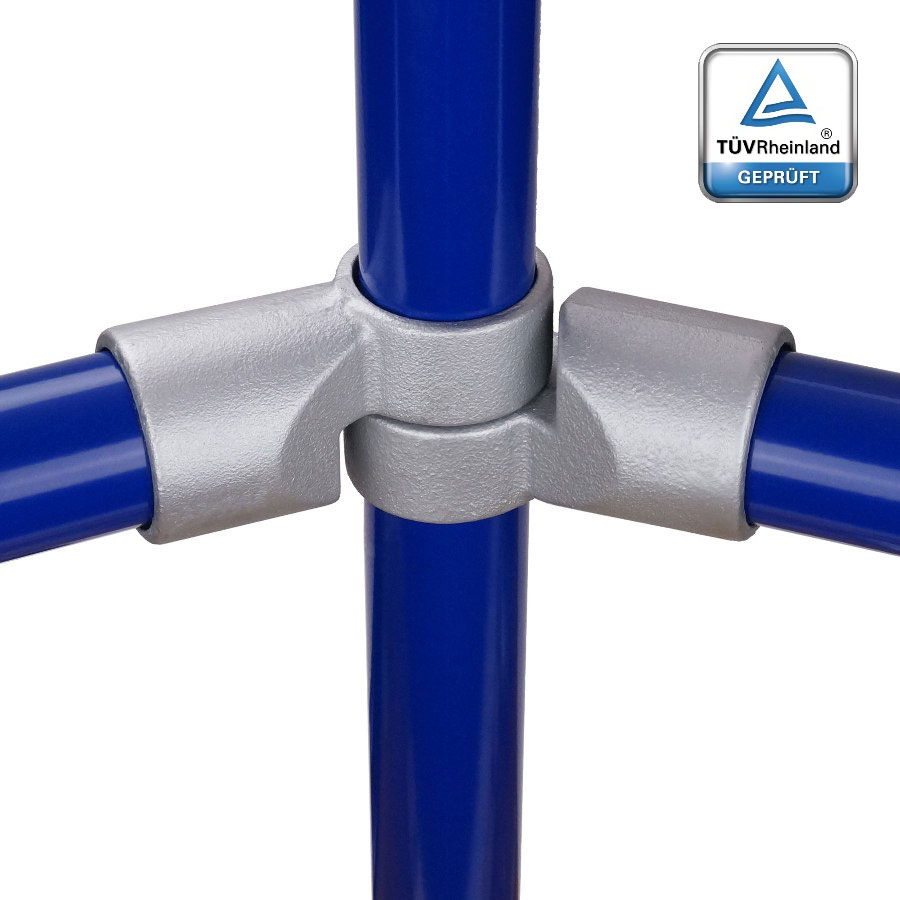

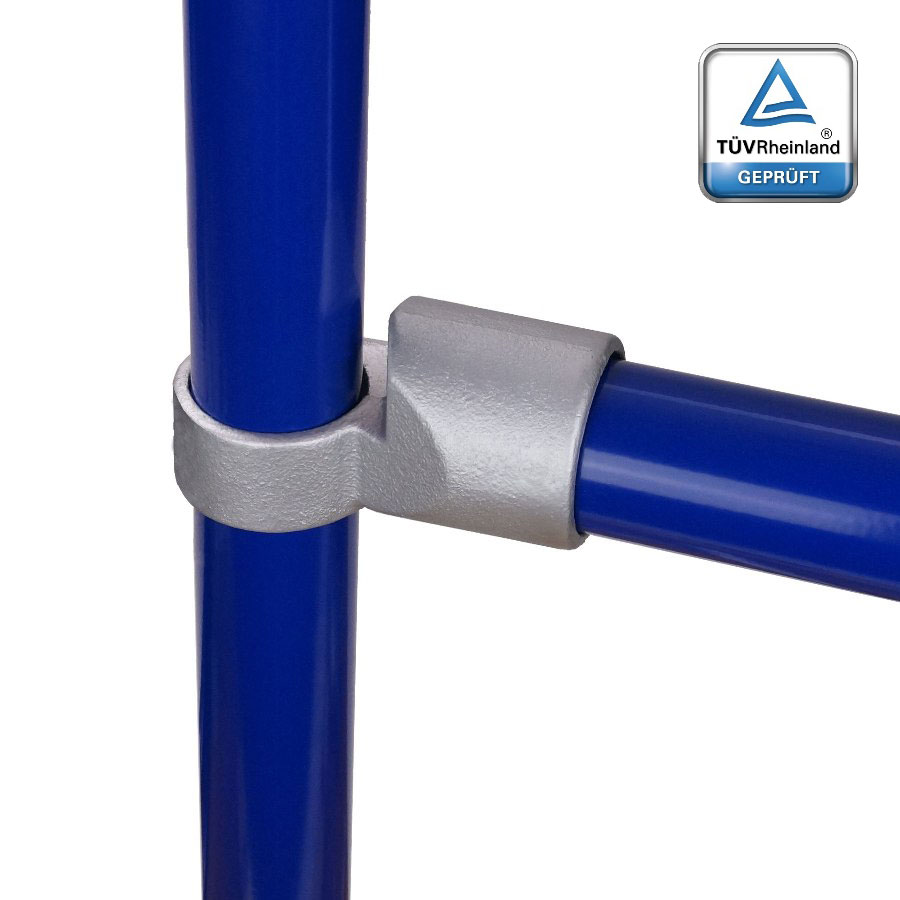

Die Abbildung zeigt 1 Paar (2 Stück). Man muss 2 Stück bestellen um 1 Paar zu erhalten. Dieser Rohrverbinder ist quasi ein T-Verbinder. Der Unterschied ist die halbe Breite für das durchgehenden Rohr. Er wird meistens paarweise eingesetzt um variable Winkel in gleiche Höhe bilden zu können. Bei der Berechnung der richtigen Rohrlängen sollte das Maß G berücksichtigt werden.

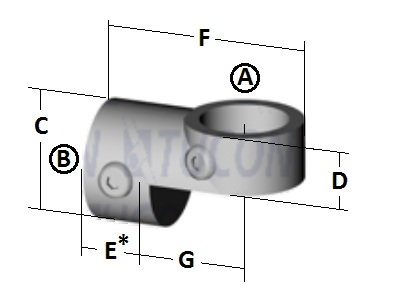

| Mass A | 62 mm |
| Mass B | 62 mm |
| Mass C | 74 mm |
| Mass D | 38 mm |
| Mass E | 44 mm |
| Mass F | 147 mm |
| Mass G | 67 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 60,3 mm |
| für Rohrdimension Zoll | 2" |
| für Geländeneigung | Winkel Gelenk |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl durchgehende Rohre | 1 |
| Verbindungstyp | Winkelgelenk |
| Gewicht | 0,96 kg |
| Schalenanzahl | 2 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 22 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 1,4 kNm |
| Zuglast 1 | 7,7 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
