TC163-4 tc 163-4_g.png

Kategorie: Rohrverbinder - Stahlguss - TC - 48,3mm (1 1/2") - Gelenkstück

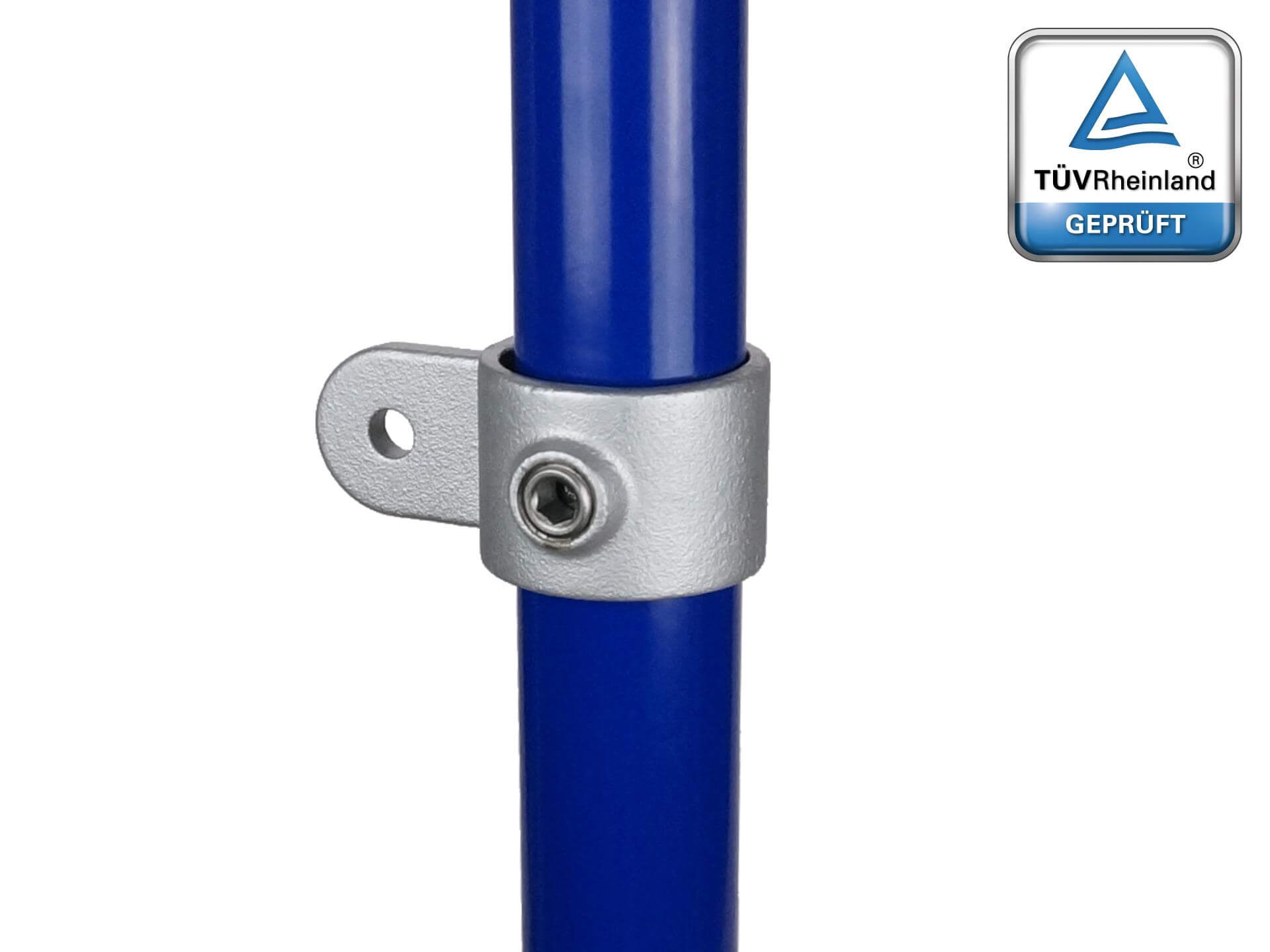

TC163-4

Gelenkstück

Dieser Rohrverbinder kann zur Montage von Füllelementen, wie Holzplatten oder Gitter, oder als Ringöse für Abspannungen, eingesetzt werden. In Kombination mit dem Gelenkstück TC 170 entsteht das Gelenk TC 173.

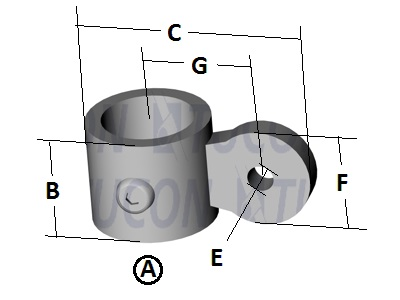

Mass A 49 mm
Mass B 45 mm
Mass C 13 mm
Mass D 22 mm
Mass E 10 mm
Mass F 39 mm
Mass G 57 mm
Werkstoff Temperguss
für Rohrdimension metrisch 48,3 mm
für Rohrdimension Zoll 6/4"
für Geländeneigung Winkel Gelenk
zum Öffnen Nein
Oberfläche feuerverzinkt
Anzahl durchgehende Rohre 1
Verbindungstyp Gelenkstück
Gewicht 0,351 kg
Schalenanzahl 1
Schrauben/Muttern 3/8"
Schlüsselweite 5/16" (ca. 8)
Werkzeug Inbus oder Ratsche
Mindestbestellmenge 1 Stk.
VE en gros 80 Stk.
Lieferzeit lagernd
Biegemoment 1,1 kNm
Zuglast 1 8,0 kN
Zolltarifnummer 7308 90 98
extra Bohrung am Rohr nötig Nein
