TC132b-4

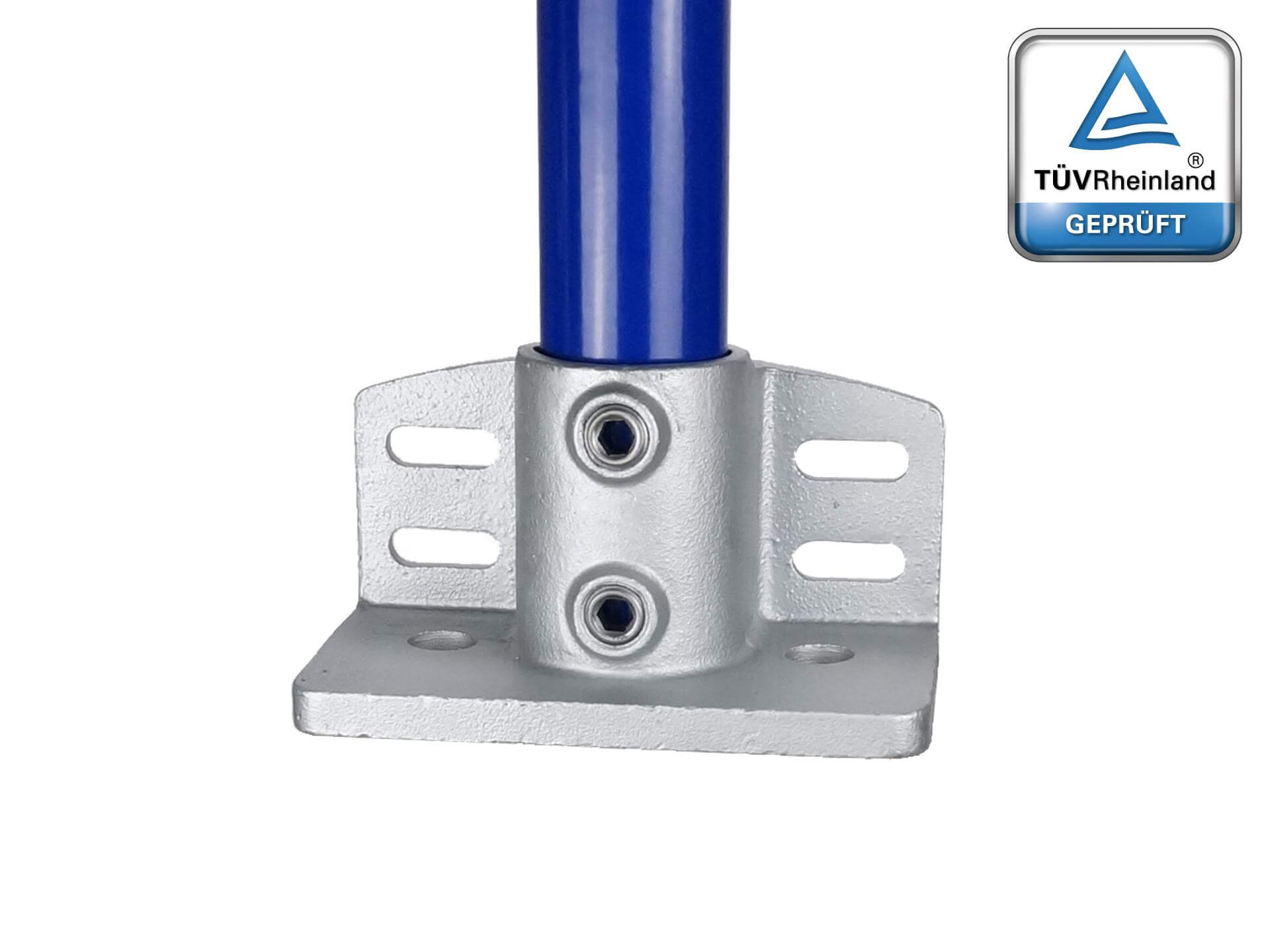

Bodenflansch mit Winkelanschluss
Dieser Rohrverbinder wird z.B. für Befestigungen von Geländern verwendet. Der höhere Schaft und die beiden Stellschrauben verleihen dem Ständer eine große Stabilität. An dem Flansch kann eine Fussleiste direkt angeschraubt werden.
Ein Sicherungsring verhindert das durchrutschen der Rohre. Kabel oder Seile können durchgeführt werden.

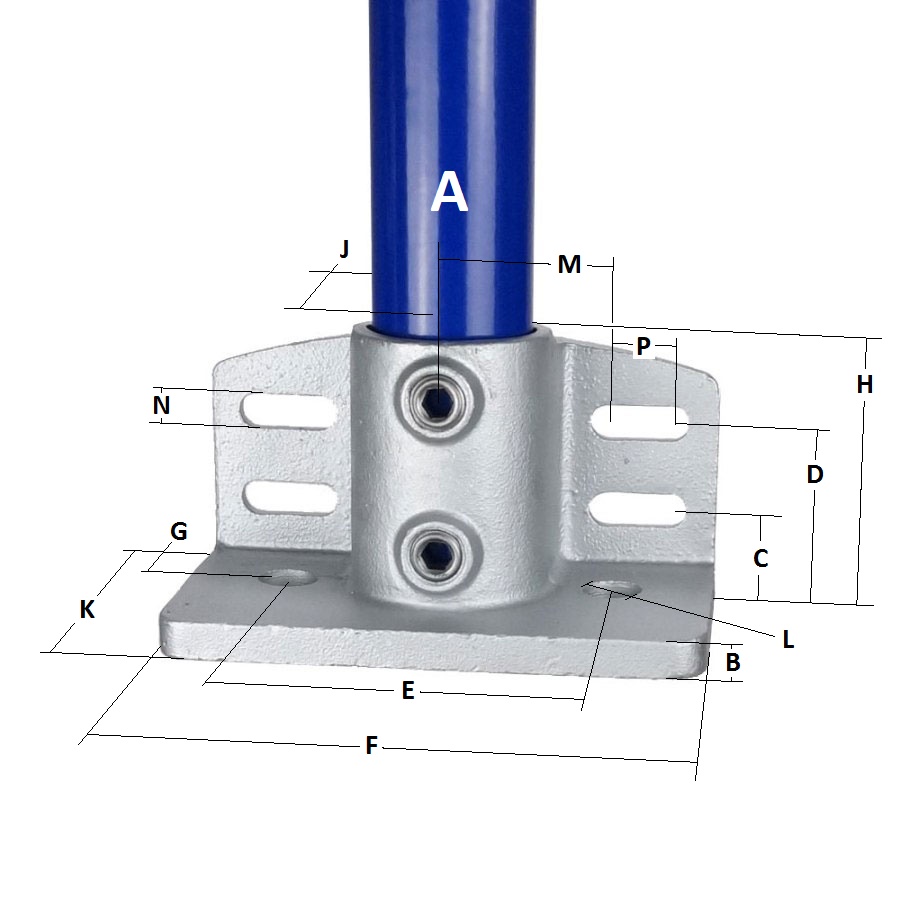

| Mass A | 51 mm |
| Mass B | 12 mm |
| Mass C | 30 mm |
| Mass D | 59 mm |
| Mass E | 100 mm |
| Mass F | 160 mm |
| Mass G | 40 mm |
| Mass H | 90 mm |
| Mass J | 36 mm |
| Mass K | 92 mm |
| Mass L | 18 mm |
| Mass M | 65 mm |
| Mass N | 11 mm |
| Mass P | 20 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 48,3 mm |
| für Rohrdimension Zoll | 6/4" |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl abgehende Rohre | 1 |
| Verbindungstyp | Flansch |
| Gewicht | 2,17 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 10 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 1,9 kNm |
| Zuglast 2 | 10,9 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
