Kategorie: Rohrverbinder - Stahlguss - TC - 42,4mm (1 1/4") - Gelenkstück
TC170-3

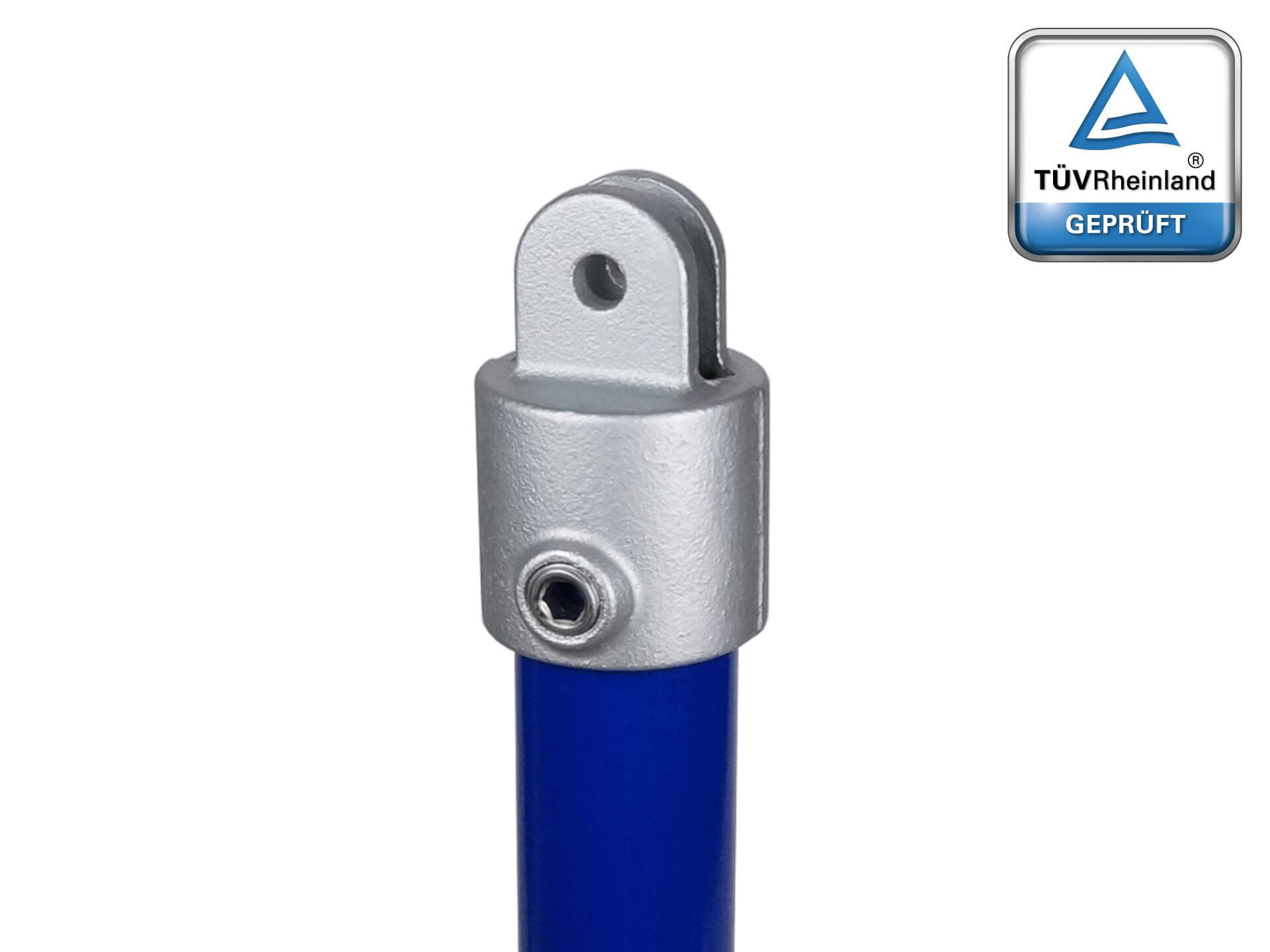

Gelenkstück
Dieses Gelenkstück kann, in jeder Dimension, mit allen Größen der Rohrverbinder TC162 bis TC169 kombiniert werden. Als Verbindung der Gelenkstücke werden M10 Schrauben mit Muttern verwendet. Die Winkel können beliebig einstellt, aber nicht fixiert werden. Ein zu festes anziehen der Muttern kann zum Bruch einer Lasche führen. Die Teile werden vormontiert geliefert.

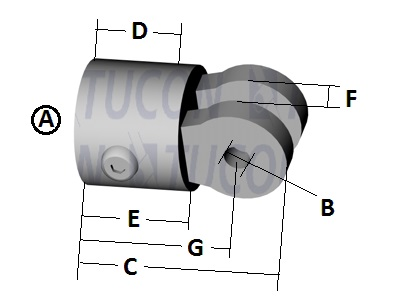

| Mass A | 44 mm |
| Mass B | 10 mm |
| Mass C | 88 mm |
| Mass D | 40 mm |
| Mass E | 48 mm |
| Mass F | 11 mm |
| Mass G | 70 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 42,4 mm |
| für Rohrdimension Zoll | 5/4" |
| für Geländeneigung | Winkel Gelenk |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl abgehende Rohre | 1 |
| Verbindungstyp | Gelenkstück |
| Gewicht | 0,46 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 64 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 0,9 kNm |
| Zuglast 1 | 7,0 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
