Kategorie: Rohrverbinder - Stahlguss - TC - 42,4mm (1 1/4") - Schraubhalterung 90°

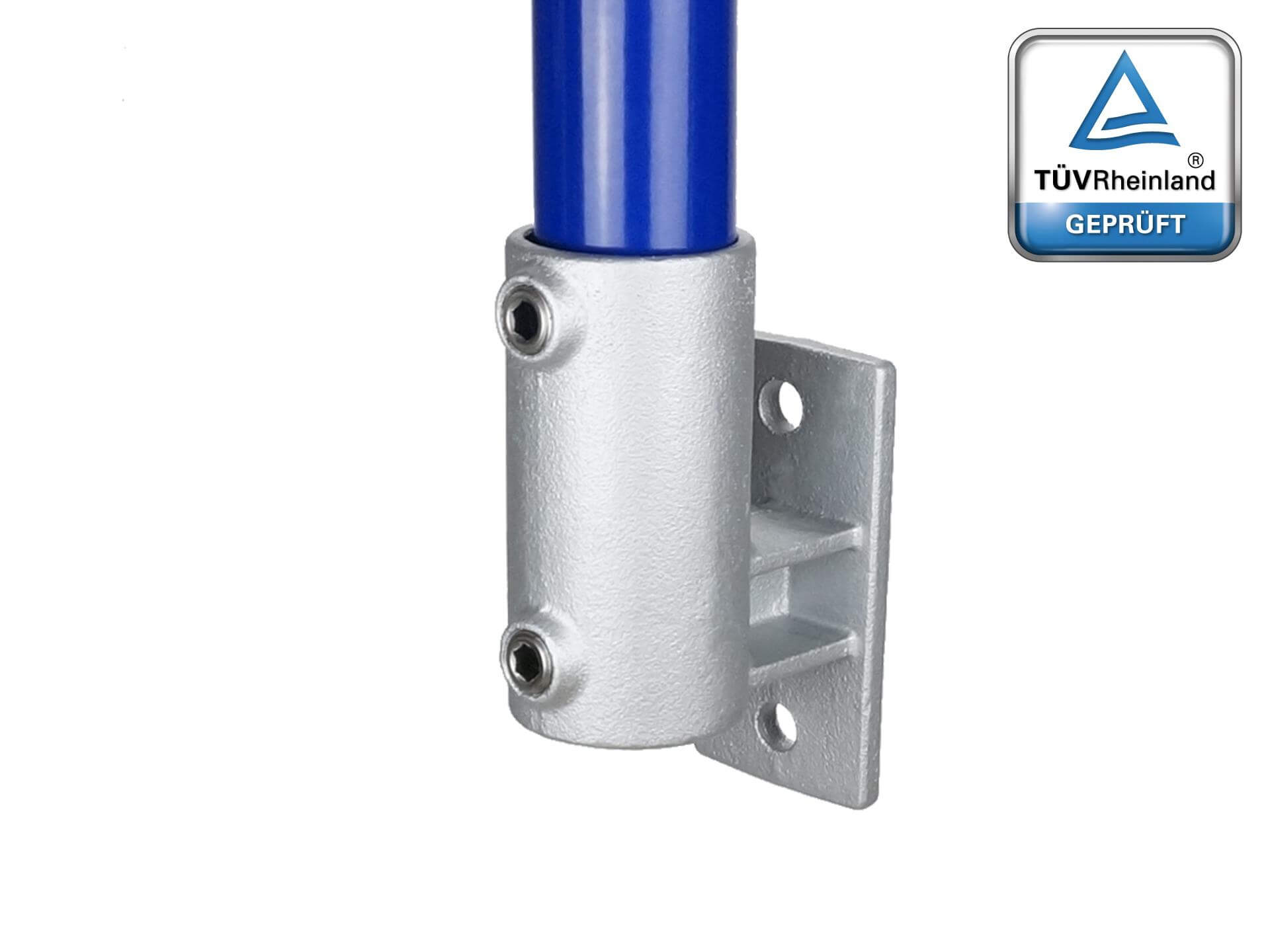

TC144-3
Schraubhalterung 90°
Dieser Rohrverbinder ist Ähnlich wie der TC 145 oder TC 146 und eignet sich für die Befestigung von Geländern an Wänden und Brüstungen. Aufgrund der Position der Befestigungsbohrung zum Zylinder, sollten die Sechskantschrauben samt Kopf eine Länge von 30mm nicht überschreiten. Die Tragfähigkeit der Wand ist vorher zu prüfen.
Ein Sicherungsring verhindert das durchrutschen der Rohre. Kabel oder Seile können durchgeführt werden.

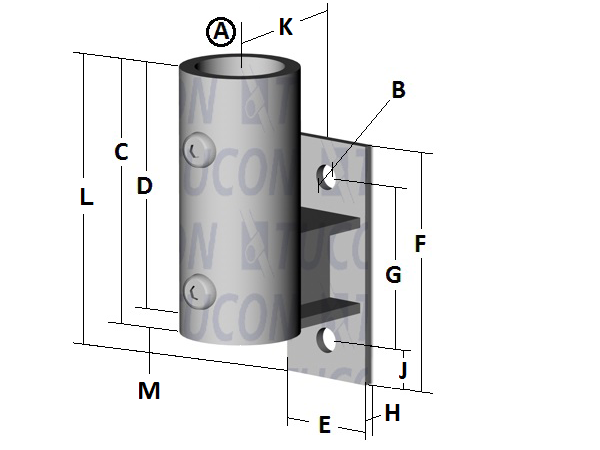

| Mass A | 45 mm |
| Mass B | 14 mm |
| Mass C | 112 mm |
| Mass D | 103 mm |
| Mass E | 53 mm |
| Mass F | 110 mm |
| Mass G | 75 mm |
| Mass H | 8 mm |
| Mass J | 20 mm |
| Mass K | 65 mm |
| Mass L | 140 mm |
| Mass M | 28 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 42,4 mm |
| für Rohrdimension Zoll | 5/4" |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl abgehende Rohre | 1 |
| Verbindungstyp | Schraubhalterung |
| Gewicht | 1,12 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 15 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 2,0 kNm |
| Zuglast 2 | 13,5 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
