TC132-3

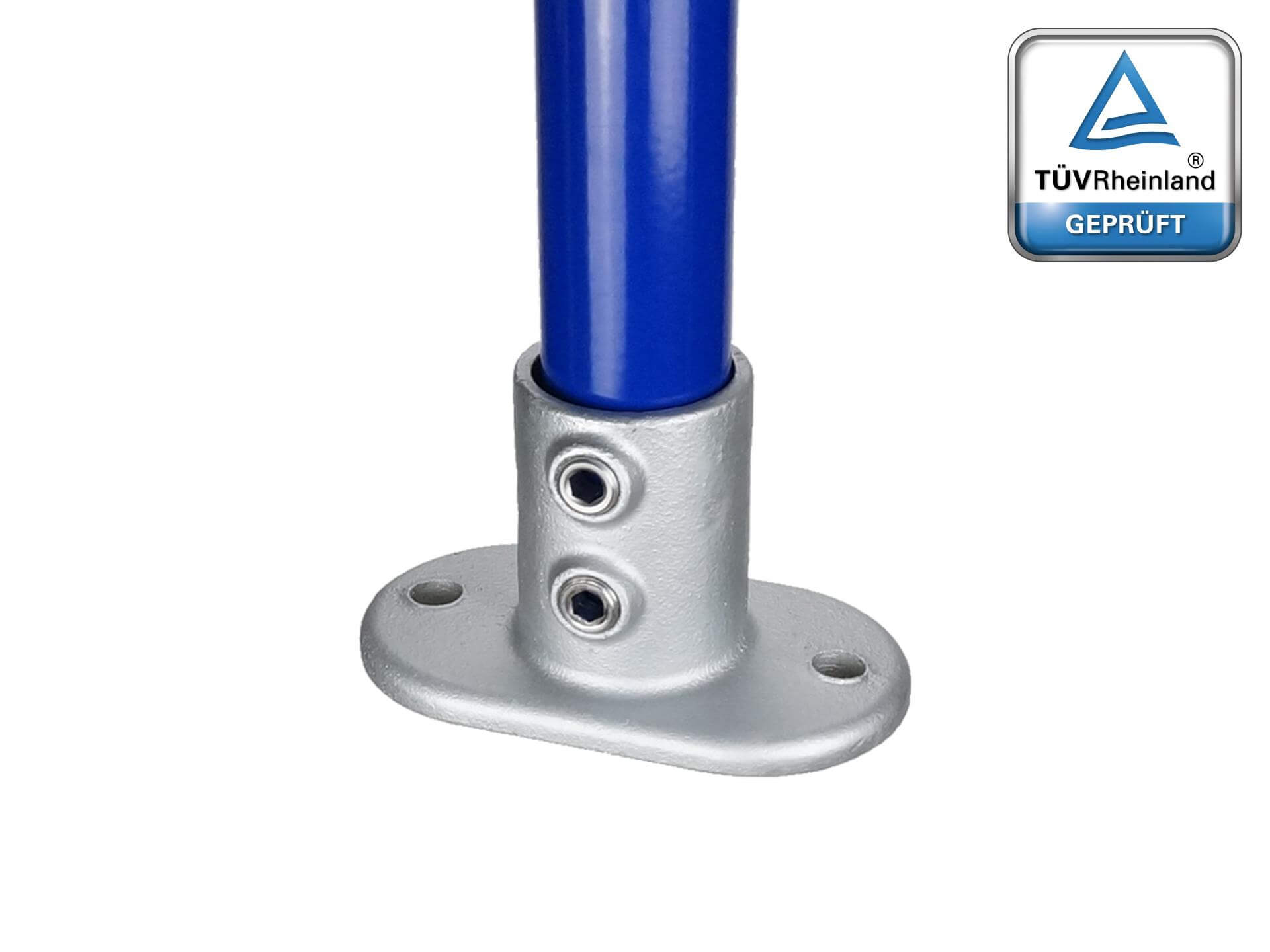

Boden - Wand - Deckenflansch
Dieser Rohrverbinder wird z.B. für Befestigungen von Geländern verwendet. Der höhere Schaft und die beiden Stellschrauben verleihen dem Ständer eine große Stabilität. Auch bei Abhängungen an Decken sind diese Flansche vom Vorteil und erhöhen die Sicherheit. Die Belastbarkeit der Decke ist vorher zu prüfen.
Ein Sicherungsring verhindert das durchrutschen der Rohre. Kabel oder Seile können durchgeführt werden.

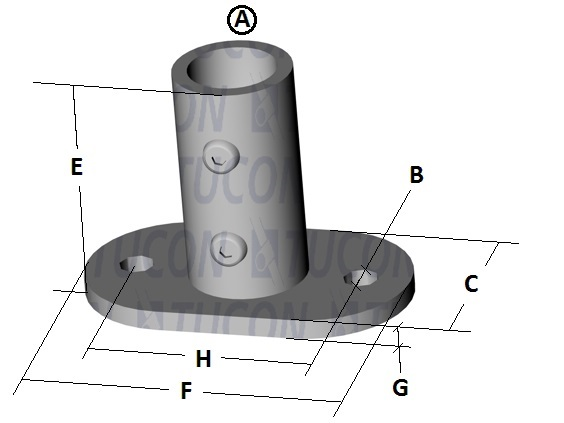

| Mass A | 44 mm |
| Mass B | 14 mm |
| Mass C | 76 mm |
| Mass D | 18 mm |
| Mass E | 88 mm |
| Mass F | 140 mm |
| Mass G | 10 mm |
| Mass H | 100 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 42,4 mm |
| für Rohrdimension Zoll | 5/4" |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl abgehende Rohre | 1 |
| Verbindungstyp | Flansch |
| Gewicht | 0,89 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 20 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 1,8 kNm |
| Zuglast 2 | 15,5 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
