Kategorie: Rohrverbinder - Stahlguss - TC - 42,4mm (1 1/4") - Überkreuz-Verbinder 90°
TC561-3

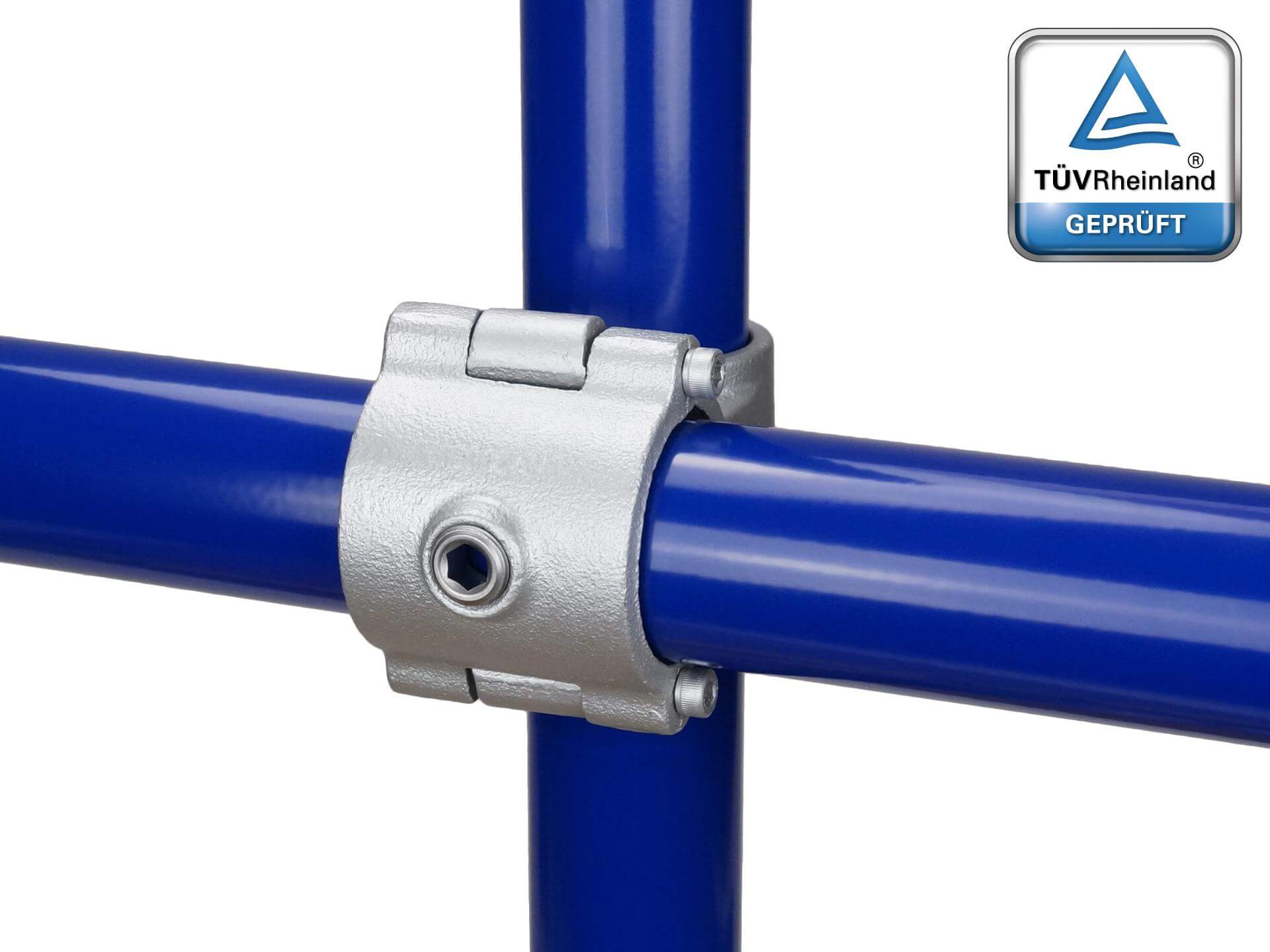

Überkreuz-Verbinder 90°
Dieser Rohrverbinder kann für nachträgliche 90° Überkreuzverbindungen bei beliebigen Konstruktionen eingesetzt werden. Nur eine Seite kann geöffnet werden. Eine Rohrstückelung im Verbinder ist nicht möglich. Bei einfacheren Strukturen kann auch der günstigere TC 160 verwendet werden.
| Mass A | 44 mm |
| Mass B | 44 mm |
| Mass C | 58 mm |
| Mass D | 78 mm |
| Mass F | 110 mm |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 42,4 mm |
| für Rohrdimension Zoll | 5/4" |
| zum Öffnen | Ja |
| Oberfläche | feuerverzinkt |
| Anzahl durchgehende Rohre | 2 |
| Verbindungstyp | Kreuzverbinder |
| Gewicht | 0,784 kg |
| Schalenanzahl | 2 |
| Schrauben/Muttern | 3/8" |
| Schlüsselweite | 5/16" (ca. 8) |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 25 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 0,8 kNm |
| Zuglast 1 | 9,7 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
