TC131-0

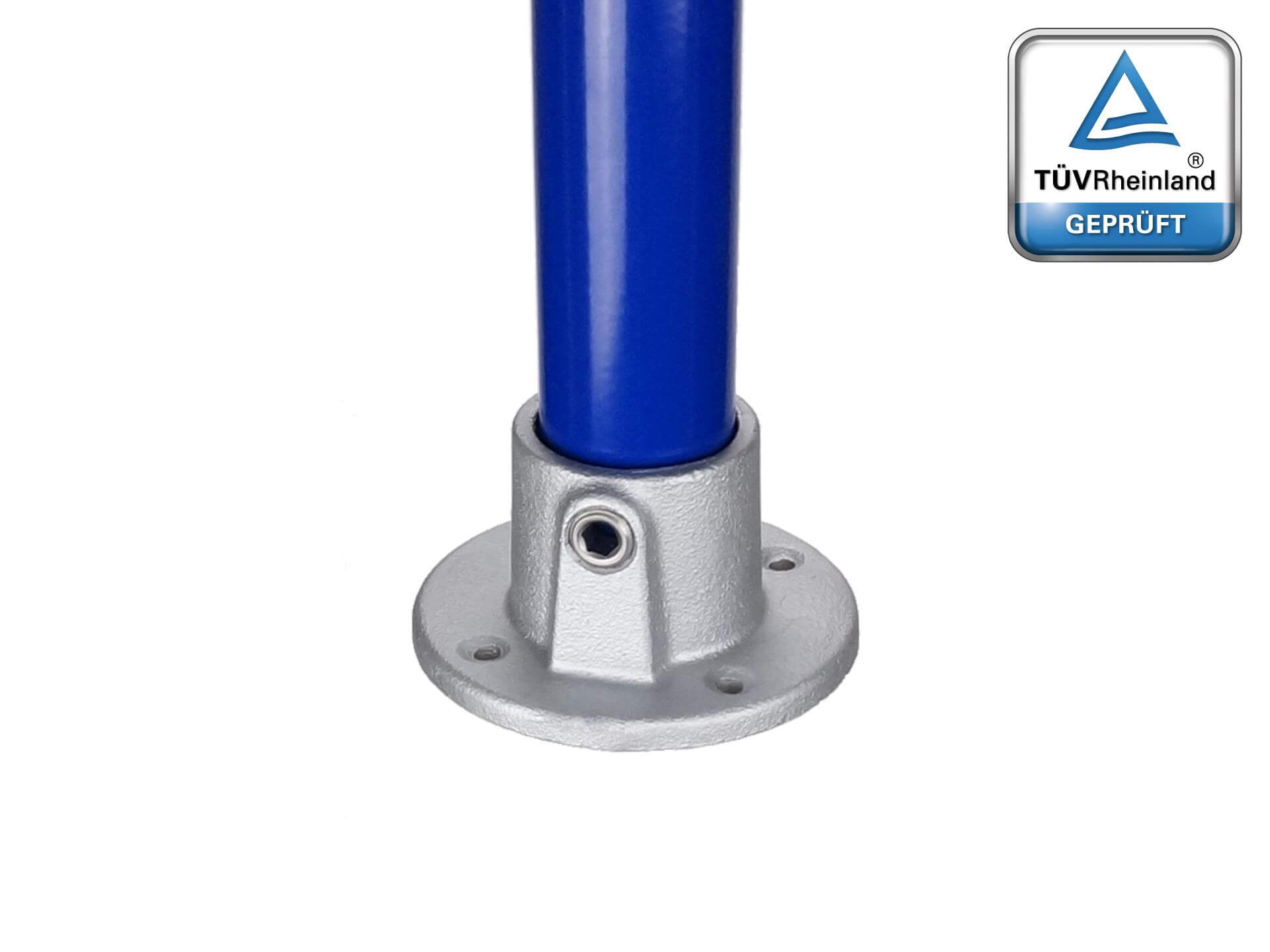

Fußplatte rund
Dieser Rohrverbinder wird an Konstruktionen eingesetzt, bei denen eine Positionsfixierung erforderlich ist. Nicht als Basisflansch zur Abstützung von Schutzgeländern oder ähnlichen Systemen geeignet. Der Flansch kann als Fussplatte als auch zur Aufnahme von Rollen herangezogen werde. Bei schweren Kontruktionen ist damit eine Lastverteilung am Boden vom Vorteil.
Ein Sicherungsring verhindert das durchrutschen der Rohre. Kabel oder Seile können durchgeführt werden.

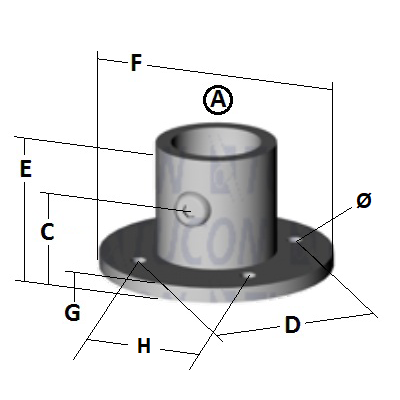

| Mass A | 22 mm |
| Mass B | 6 mm |
| Mass C | 20 mm |
| Mass D | 57 mm |
| Mass E | 33 mm |
| Mass F | 74 mm |
| Mass G | 4 mm |
| Mass H | 40 mm |
| Ø Bohrung | 8 mm (für M8) |
| Werkstoff | Temperguss |
| für Rohrdimension metrisch | 21,3 mm |
| für Rohrdimension Zoll | 1/2" |
| zum Öffnen | Nein |
| Oberfläche | feuerverzinkt |
| Anzahl abgehende Rohre | 1 |
| Verbindungstyp | Flansch |
| Gewicht | 0,2 kg |
| Schalenanzahl | 1 |
| Schrauben/Muttern | 1/8" |
| Schlüsselweite | 5 |
| Werkzeug | Inbus oder Ratsche |
| Mindestbestellmenge | 1 Stk. |
| VE en gros | 130 Stk. |
| Lieferzeit | lagernd |
| Biegemoment | 0,5 kNm |
| Zuglast 1 | 7,4 kN |
| Zolltarifnummer | 7308 90 98 |
| extra Bohrung am Rohr nötig | Nein |
